CMOSインバーターの動作

CMOSトランジスタによるNOT回路、別名インバータの動作を見てみます。
MOSトランジスタはIN側にあるゲート端子にかける電圧でON/OFFを制御できるので、下記の動作をします。

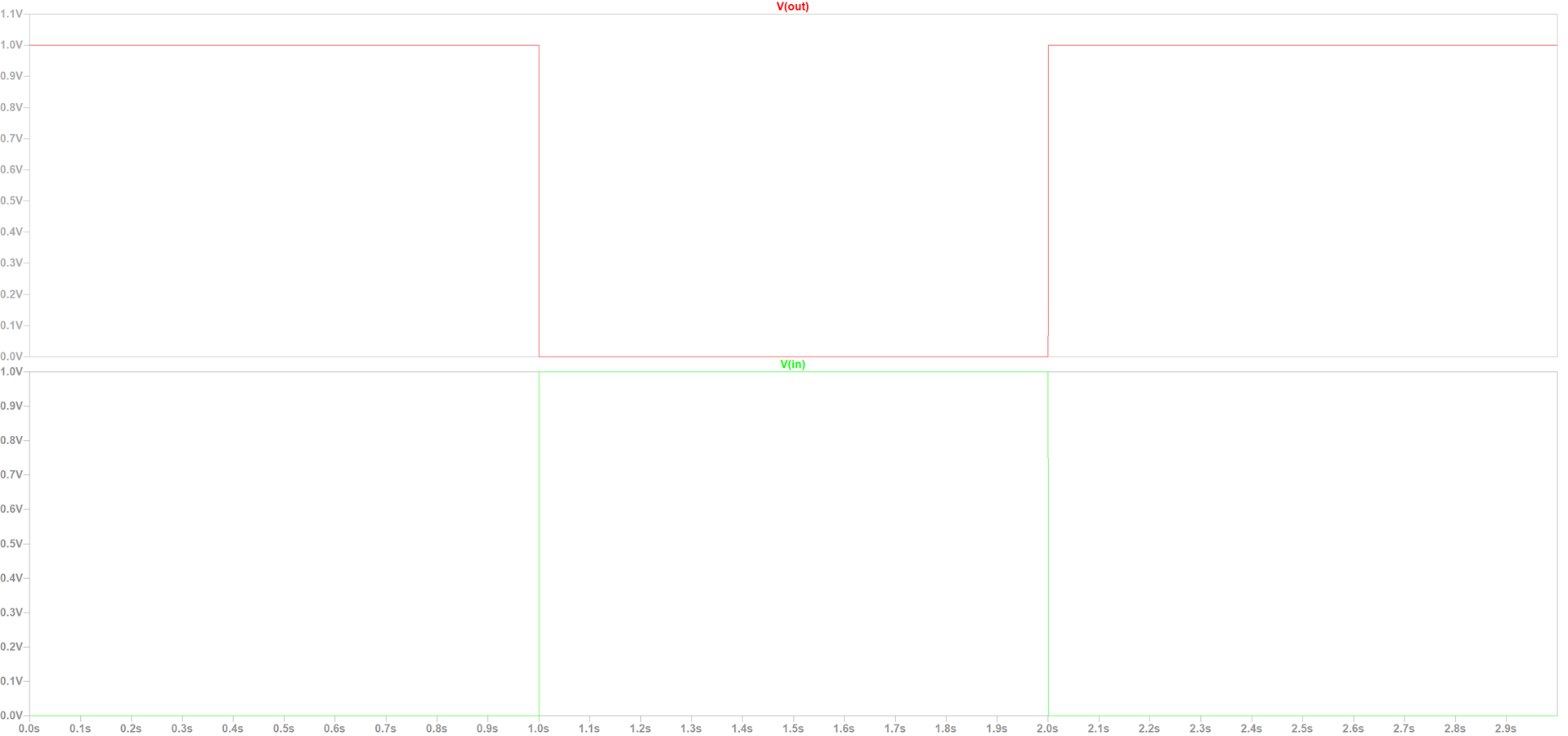

緑の波形の入力に対して、赤の波形の出力となります。

ON状態

IN端子にPMOSがONしNMOSがOFFする低い電圧（=0）を入力すると、赤線のようPMOSが導通し、NMOSがOFFし、OUT端子の出力電圧はVDD(=HIGH=1)となります。

IN端子にNMOSがONしPMOSがOFFする高い電圧（=1）を入力すると、赤線のように導通し、OUT端子の出力電圧はVSS(=LOW=0)となります。

デジタル回路設計CAD講座では、このようにデジタル回路をトランジスタレベルで理解することを学びます。
