Jw_cadで円弧の長さを記入する方法について解説します

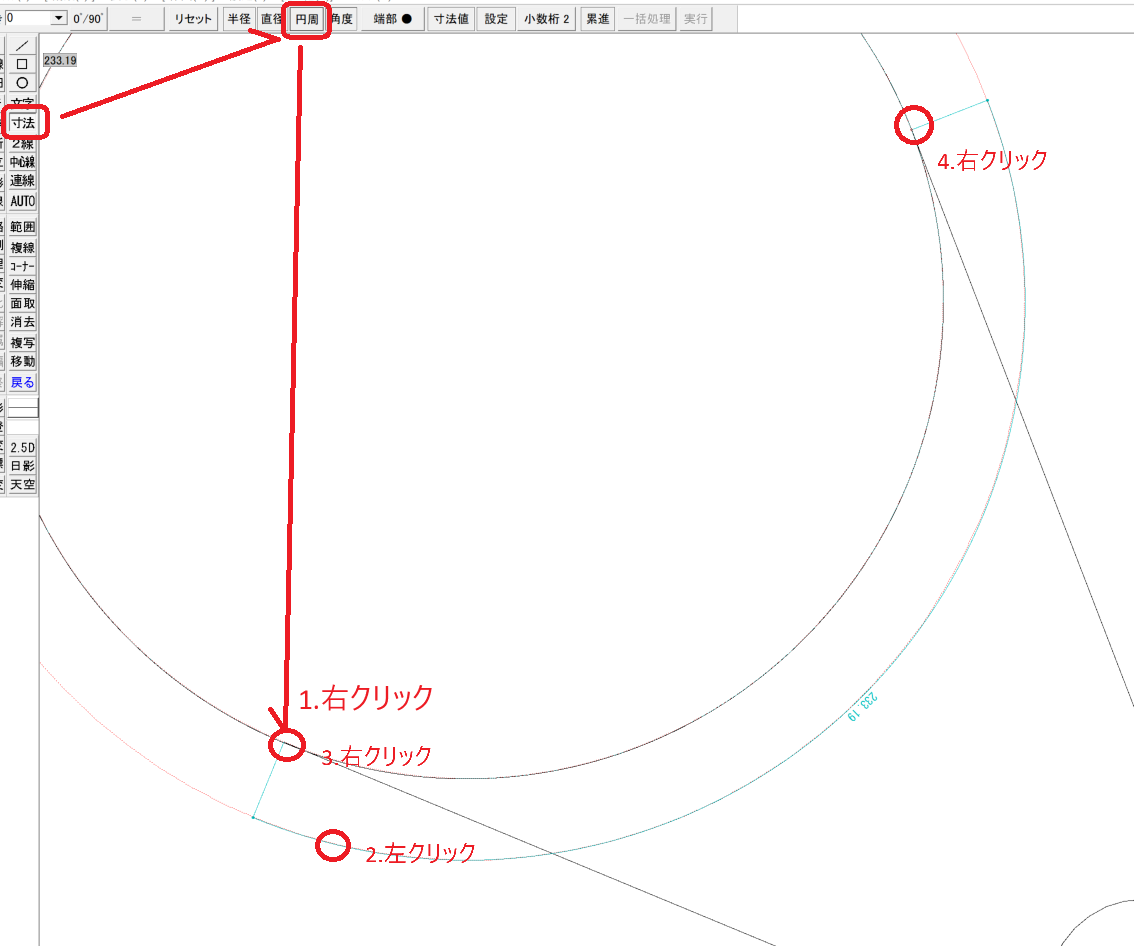

寸法 -> 円周 とたどり、
円を左クリック、
引き出し線の始点(ここでは円と直線の接点を右クリック)
寸法線の位置(おおよそ)を左クリックします。
ここまでで寸法線の記入位置と引き出し線の開始位置を決めます。
寸法の取得は下記の手順で行います。
1　引き出し線の始点と同じ点を右クリック 2　もう一つの円と接線の接点を右クリックします
