Jw_cadで線分コマンドで完全に閉じた図形を描く方法

そのまま線分コマンドでクリックしながら多角形の辺を描くとずれて閉じた図形になりません。

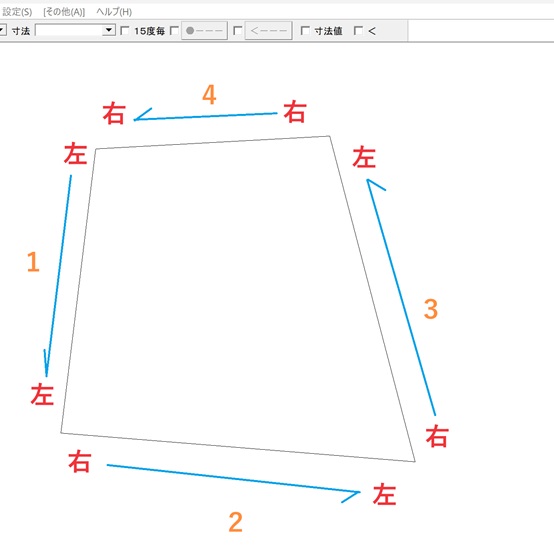

右クリックと左クリックで閉じた図形を描く方法を、４角形を例に説明します。

１本目は２クリック(点)とも左クリックです。自由に選べる端は左クリックし線分を描きます。
２本目の最初は１本目の終わりの点を選択するので右クリックです。そして終わりの点は左クリックです。
３本目の最初は２本目の終わりの点を選択するので右クリックです。そして終わりの点は左クリックです。
４本目の最初は３本目の終わりの点を選択するので右クリックです。そして終わりの点は１本目の開始の点を選択するので右クリックです。
