LDO

LDO（Low Dropout）レギュレータは、電圧レギュレータです。
電圧レギュレータは、入力電圧を安定した出力電圧に変換します。
入力電圧と出力電圧の差（ドロップアウト電圧）が非常に小さいことが特徴です。

通常の電圧レギュレータでは、入力電圧が出力電圧よりも高い場合、レギュレータによって発生する電圧降下が比較的大きくなることがあります。
しかし、LDOでは、この電圧降下が非常に小さいため、入力電圧がわずかに高い場合でも、出力電圧を安定させることができます。
この特性により、電源電圧が低いバッテリー駆動のデバイスや、ノイズやリップルの影響を受けやすいアプリケーションで特に有用です。

LDOのもう一つの特徴は、簡易な回路構成であることです。
一般的に、外部のコンデンサーと抵抗器を必要とせずに動作するため、回路設計が簡素化されます。

LDOの特徴

入力電圧を安定した低電圧に変換する。
出力電圧が入力電圧に非常に近くても動作可能。
ノイズが少なく、応答性が高い。

構成要素	役割
パス素子（通常はPMOS）	入力から出力への電流を制御する主電力経路
エラーアンプ	出力電圧を基準電圧と比較し、制御信号を生成
基準電圧源（バンドギャップ）	安定した基準電圧を供給
フィードバック回路	出力電圧の変動を検出し、制御ループを形成

シーモスの回路設計CAD通信講座における位置づけ

シーモスのアナログ回路設計CAD講座ではLDOの回路設計を行い、波形からどのような特性を持つ回路であるかを理解でき、設計する能力が身に付きます。

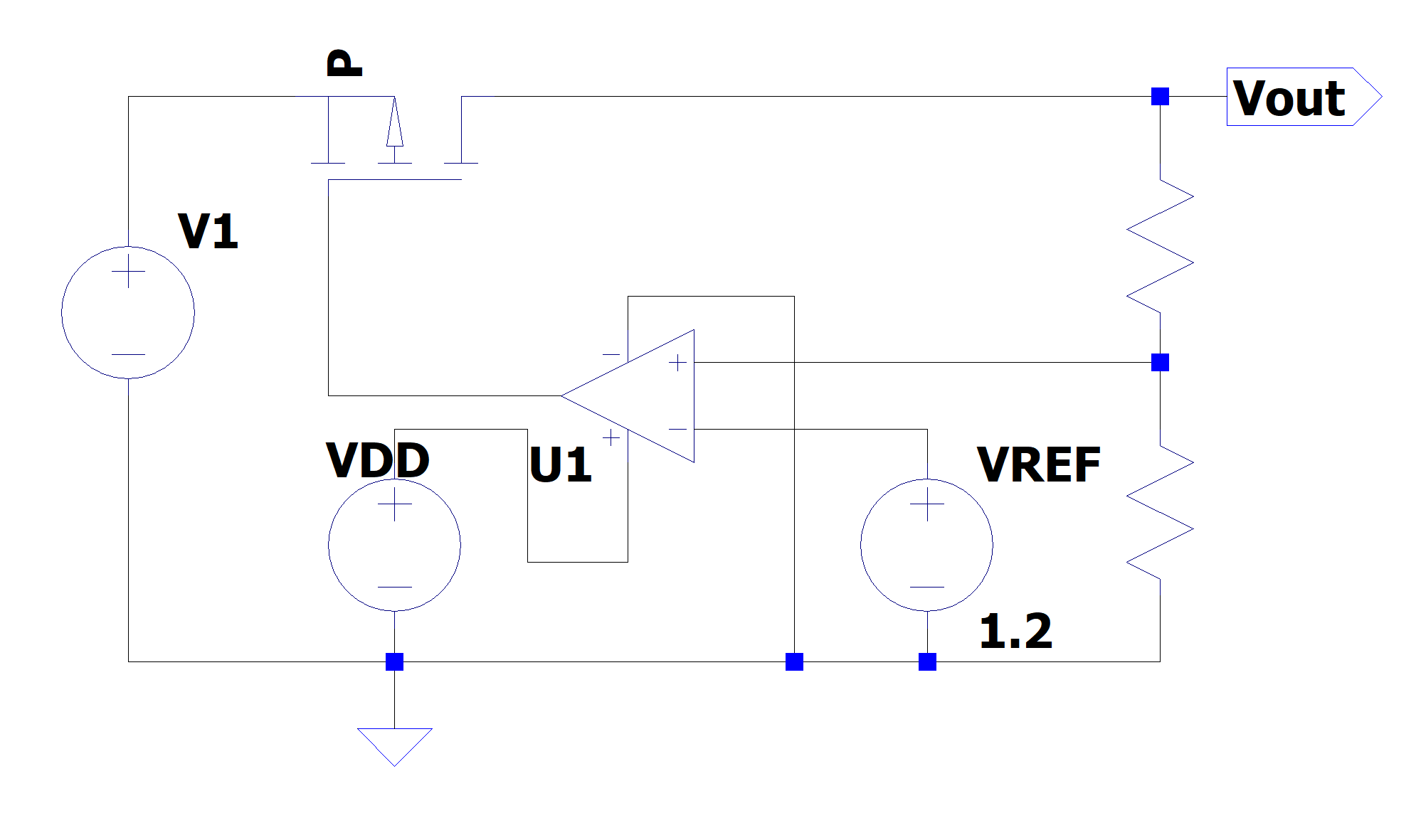

LDO回路図

※VREFの発生回路についてはCMOSオペアンプの講座で設計します。
