【電子書籍無料公開版】抵抗、容量、MOSトランジスタ6

5.LSIについて

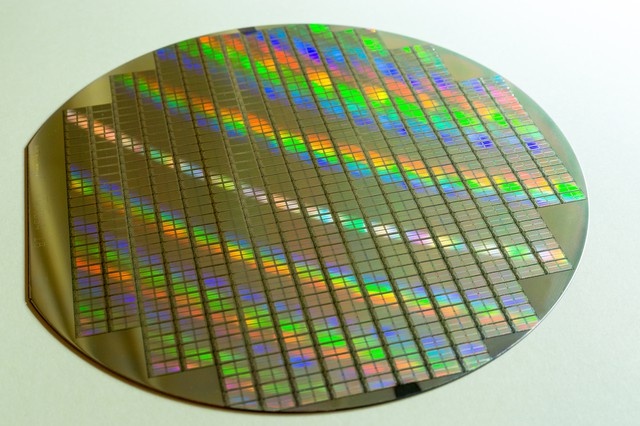

シリコン(Si)は半導体です。半導体集積回路＝LSI(IC)です。写真はシリコンウェハと呼ばれるシリコンの板に半導体製造装置と呼ばれる機械で回路を構成したものです。写真に小さな四角が並んでいますが、これが一つ一つバラバラに分割(ダイシング)され、独立したLSIとなります。つまり1枚のシリコンウェハに多数のLSIが作られ、バラバラに切り離して一つのチップになります。これはキラキラしていますが、プリント基板に乗っているものは黒でした。これは黒いパッケージの中に入れられてから、プリント基板に実装されているのであり、パッケージの中には、このキラキラしたシリコンに形成された小さなLSIが入っています。
まずは半導体集積回路＝LSIとは何か、徐々にイメージできるようにしましょう
