【電子書籍無料公開版】抵抗、容量、MOSトランジスタ5

電子回路とはなんでしょうか。実際にはどんなものを指すのかイメージするのは難しいと思います。電子回路とは概念を指す言葉であり、具体的に特定のものを指す言葉ではありません。

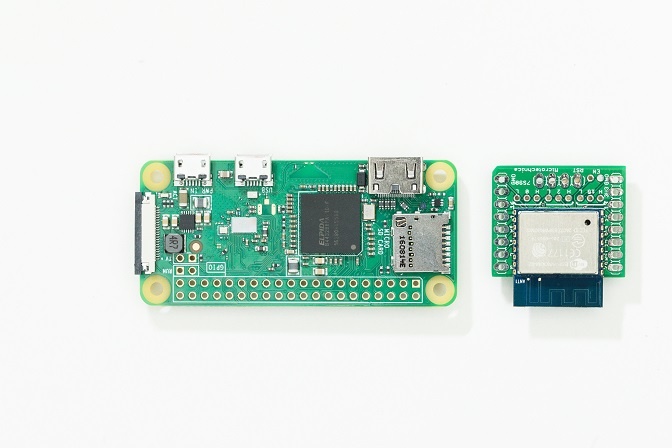

写真をご覧ください。写真全体が実際の電子回路です。緑色の一番大きな部分がプリント基板という部品で、電子回路を構成する土台となるのです。そしてプリント基板の真ん中あたりにある黒い四角い一番大きな部品が集積回路です。
集積回路とは半導体(シリコン)の上に電子回路を集めて形成して行くことから半導体集積回路＝ICチップ＝LSIと呼ばれます。
写真の緑色のプリント基板には集積回路以外にも細かな部品が様々載せられています。

小さな部品が抵抗だったり容量だったりします。そしてこれらの電子部品が黒い集積回路の中にどんどん集められ、プリント基板に単体で載せられる部品は少なくなっていきます。個別の電子部品が集積回路の中に形成されるようになった時点で、それは単体の部品ではなくなるので素子という呼び方になります。
本項目の説明は理解できるまで繰り返して読んでください。用語に惑わされないよう用語や意味をしっかり理解しながら学習を進めてください。

プリント基板に載っている電子部品を半導体集積回路(LSI)の中にどんどん集積するイメージ(集積化)
